Leitfaden für Vliesstoffherstellungsmaschinen und Glasverarbeitungsgeräte

Zwei Säulen der modernen industriellen Fertigung

Maschinen zur Herstellung von Vliesstoffen und Glasverarbeitungsanlagen stellen zwei der technisch anspruchsvollsten Segmente von Industriemaschinen dar. Beide Kategorien bedienen hochvolumige globale Industrien – Textil- und Hygieneherstellung auf der einen Seite, Bau- und Architekturverglasung auf der anderen – und beide erfordern eine präzise Kontrolle über Materialeigenschaften, Produktionsgeschwindigkeit und Qualität des Endprodukts.

Obwohl sie unterschiedliche Branchen bedienen, folgen die Auswahlkriterien für beide Maschinentypen einer ähnlichen Logik: Verständnis des Produktionsprozesses, Anpassung der Ausrüstungsfähigkeiten an die Produktionsanforderungen und Berücksichtigung langfristiger Betriebskosten. In diesem Leitfaden werden die wichtigsten Maschinentypen, technischen Parameter und Auswahlfaktoren für beide Kategorien behandelt.

Wie ein Maschine zur Herstellung von Vliesstoffen Funktioniert

Eine Maschine zur Herstellung von Vliesstoffen stellt Stoffe her, indem sie Fasern auf mechanische, thermische oder chemische Weise miteinander verbindet oder verzahnt – ohne Weben oder Stricken. Das Ergebnis ist ein plattenförmiges Material, dessen Eigenschaften (Festigkeit, Durchlässigkeit, Weichheit und Dicke) direkt durch die Produktionsmethode und die Rohstoffauswahl gesteuert werden.

Die drei vorherrschenden Produktionstechnologien verwenden jeweils einen anderen Maschinentyp:

Spinnvliesmaschinen

Spinnvliesanlagen extrudieren geschmolzenes Polymer (typischerweise Polypropylen oder Polyester) durch Spinndüsen, um Endlosfilamente zu bilden, die dann auf ein Förderband gelegt und thermisch gebunden werden. Der Prozess ist schnell, kontinuierlich und erzeugt einen langlebigen Stoff, der in medizinischen Kitteln, landwirtschaftlichen Abdeckungen, Geotextilien und Hygieneprodukten verwendet wird. Produktionsgeschwindigkeiten auf modernen Spinnvliesanlagen erreichen 400 bis 600 Meter pro Minute , wobei das Stoffgewicht (g/m²) je nach Anwendung zwischen 10 und 150 g/m² einstellbar ist.

Maschinen für schmelzgeblasene Vliesstoffe

Die Meltblown-Technologie nutzt Hochgeschwindigkeits-Heißluft, um extrudiertes Polymer zu Mikrofasern zu verdünnen und so Stoffe mit Faserdurchmessern von 1 bis 5 Mikrometern herzustellen. Diese ultrafeine Struktur verleiht dem schmelzgeblasenen Gewebe eine außergewöhnliche Filtrationseffizienz und macht es zur Kernschicht in N95-Atemschutzmasken, chirurgischen Masken sowie Luft- und Flüssigkeitsfiltrationsmedien. Schmelzblasanlagen laufen langsamer als Spinnvliesanlagen – typischerweise 10 bis 60 Meter pro Minute –, aber der daraus resultierende Stoff hat einen deutlich höheren Marktwert.

Nadelstanz- und Spunlace-Maschinen

Nadelstanzmaschinen verwickeln Faserbahnen mechanisch mit Stachelnadeln und erzeugen so dichte, haltbare Stoffe, die im Automobilinnenraum, als Bodenbelagsunterlage und bei der Filterung verwendet werden. Spunlace-Maschinen (Wasserstrahlverfestigungsmaschinen) verwenden Hochdruckwasserstrahlen, um Fasern zu verbinden und so einen weichen, textilähnlichen Stoff zu erzeugen, der häufig in Feuchttüchern, medizinischen Verbänden und Kosmetikpads verwendet wird. Beide Technologien verarbeiten Stapelfasern anstelle von Endlosfilamenten und sind im Hinblick auf den Rohstoffeinsatz vielseitiger.

Wichtige technische Parameter bei der Auswahl einer Maschine zur Herstellung von Vliesstoffen

Die Anpassung der Maschinenspezifikationen an die Produktionsanforderungen ist von entscheidender Bedeutung. Die folgenden Parameter definieren die Maschinenfähigkeit und sollten vor der Beschaffung bestätigt werden:

• Arbeitsbreite: Die effektive Stoffbreite, die die Maschine produzieren kann, liegt bei industriellen Spinnvlieslinien typischerweise zwischen 1,6 und 4,2 Metern. Breitere Maschinen steigern die Leistung, erfordern jedoch größere Kapitalinvestitionen und eine größere Anlagenfläche.
• Stoffgewichtsbereich (g/m²): Die minimalen und maximalen Gramm pro Quadratmeter, die die Linie bei gleichbleibender Qualität produzieren kann. Ein breiterer GSM-Bereich sorgt für eine größere Produktflexibilität.
• Produktionsgeschwindigkeit: Maximale Liniengeschwindigkeit in Metern pro Minute, die in Kombination mit Arbeitsbreite und Betriebszeit direkt die jährliche Produktionskapazität bestimmt.
• Rohstoffkompatibilität: Ob die Maschine Polypropylen (PP), Polyethylen (PE), Polyester (PET), Biopolymere oder recycelte Fasern unterstützt. Rohstoffflexibilität reduziert das Risiko in der Lieferkette.
• Klebemethode: Thermokalandrierung, Durchluftbindung, Ultraschallbindung oder chemische Bindung – jedes Verfahren erzeugt ein unterschiedliches Griffgefühl und mechanische Eigenschaften des Stoffes.
• Automatisierungs- und Steuerungssysteme: SPS-basierte Steuerung mit HMI-Schnittstelle, automatische Spannungsregelung, Flächengewichtsüberwachung und Fehlererkennungssysteme reduzieren Bedienerfehler und Ausschuss in der Hochgeschwindigkeitsproduktion.

Überblick über Glasverarbeitungsausrüstung Kategorien

Die Glasverarbeitungsausrüstung umfasst ein breites Spektrum an Maschinen, mit denen rohes Flachglas in fertige Produkte für Bau-, Automobil-, Solar- und Spezialanwendungen umgewandelt wird. Im Gegensatz zur Vliesstoffproduktion, die einem linearen Prozess vom Polymer bis zum Stoff folgt, umfasst die Glasverarbeitung häufig mehrere unabhängige Maschinenkategorien, die je nach Endproduktspezifikation in unterschiedlichen Reihenfolgen kombiniert werden können.

Glasschneidemaschinen

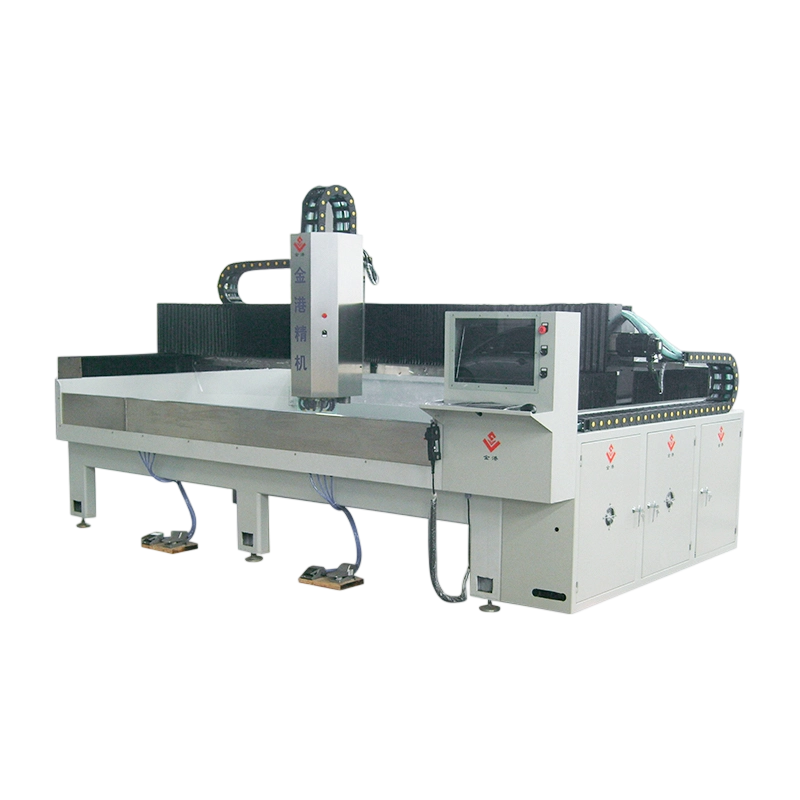

Automatisierte Glasschneidetische verwenden Diamant- oder Hartmetall-Ritzräder, um die Glasoberfläche anzuritzen. Anschließend wird die Scheibe durch kontrolliertes Brechen auf präzise Abmessungen getrennt. CNC-gesteuerte Schneidetische können Schnittmuster über eine Standardglasscheibe (typischerweise 3210 x 2250 mm oder Jumbo 6000 x 3210 mm) optimieren, um Materialverschwendung zu minimieren, mit einer Schnittgenauigkeit von plus oder minus 0,1 mm auf modernen Systemen. Einige Linien integrieren automatisches Beladen, Schneiden und Sortieren in einer einzigen Zelle.

Glaskanten- und Schleifmaschinen

Nach dem Schneiden sind Rohglaskanten scharf und strukturell anfällig. Kantenmaschinen verwenden Diamantschleifscheiben, um flache, abgeschrägte, bleistiftpolierte oder ovale Kantenprofile herzustellen. Einspindelmaschinen bewältigen Kleinserien oder Spezialarbeiten, während Doppelkantenmaschinen beide parallelen Kanten gleichzeitig mit Geschwindigkeiten von 1 bis 5 Metern pro Minute bearbeiten, was sie zur Standardausrüstung bei der Herstellung von Architekturglas in Großserien macht.

Öfen zum Härten von Glas

In Temperöfen (Vorspannöfen) wird Glas auf etwa 620 bis 680 Grad Celsius erhitzt und dann mit Hochdruckluftstrahlen schnell abgeschreckt. Dadurch entstehen Druckspannungen an der Oberfläche und Zugspannungen im Kern, wodurch die mechanische Festigkeit erhöht wird vier bis fünf Mal im Vergleich zu getempertem Glas und erzeugt bei Bruch ein sicheres Bruchbild (kleine stumpfe Bruchstücke). Gehärtetes Glas ist in Anwendungen wie Duschabtrennungen, Glastüren, Fassaden und Automobil-Seitenfenstern obligatorisch. Die Kapazität des Ofens wird durch die maximale Glasgröße, die er verarbeiten kann, und die Zykluszeit pro Ladung definiert.

Produktionslinien für Isolierglas (IG).

Isolierglaseinheiten (Doppel- oder Dreifachverglasung) werden auf automatisierten IG-Linien zusammengebaut, die Abstandshalter anbringen, den Hohlraum mit Argon- oder Kryptongas füllen, primäre und sekundäre Dichtungsmittel auftragen und die Einheit auf die endgültigen Abmessungen pressen. Die Wärmeleistung der fertigen Einheit (ausgedrückt als U-Wert in W/m2K) hängt stark von der Präzision der Gasfüllung und des Dichtmittelauftrags ab, die beide von der IG-Linienausrüstung gesteuert werden. Moderne Isolierglaslinien können in einer gut organisierten Fabrik 200 bis 400 Einheiten pro Schicht produzieren.

Glaslaminiergeräte

Verbundsicherheitsglas wird hergestellt, indem zwei oder mehr Glasscheiben mit einer PVB- (Polyvinylbutyral-), EVA- oder SGP-Zwischenschicht unter Hitze und Druck verbunden werden. Der Laminierprozess umfasst eine Vorpresse (Andruckwalze oder Vakuumbeutel), um die Luft zu entfernen, gefolgt von einem Autoklavenzyklus bei 130 bis 145 Grad Celsius und 10 bis 14 bar Druck, um eine vollständige Haftung zu erreichen. Verbundglas wird in Windschutzscheiben, Oberlichtern, Strukturglasböden und Hurrikan-resistenten Fassaden verwendet.

Gemeinsame Überlegungen zur Beschaffung für beide Maschinenkategorien

Bewertung von Lieferanten und Gesamtbetriebskosten

Bei beiden Maschinenkategorien stellt der Kaufpreis nur einen Teil der Gesamtbetriebskosten über eine Betriebslebensdauer von 10 bis 15 Jahren dar. Käufer sollten beim Lieferantenvergleich die folgenden Kostenkomponenten berücksichtigen:

• Energiekosten pro Leistungseinheit: Der spezifische Energieverbrauch (kWh pro kg Stoff oder kWh pro Quadratmeter verarbeitetem Glas) variiert erheblich zwischen Maschinengenerationen und Herstellern. Neuere Maschinen mit Wärmerückgewinnungssystemen, Frequenzumrichtern und optimiertem Luftstromdesign können die Energiekosten im Vergleich zu älteren Designs um 20 bis 35 Prozent senken.
• Kosten für Verbrauchsmaterialien und Ersatzteile: Spinndüsenplatten und Düsenspitzen in Vliesstoffmaschinen sowie Diamantschleifscheiben und Ofenrollen in Glasverarbeitungsanlagen sind Komponenten mit hohem Verschleiß und erheblichen jährlichen Austauschkosten. Die Beschaffungsverfügbarkeit und Lieferzeiten für diese Teile sollten vor dem Kauf bestätigt werden.
• Geplante Ausfallzeiten und Wartungsintervalle: Die Produktionsverfügbarkeit bestimmt direkt die jährliche Umsatzkapazität. Maschinen mit einer längeren mittleren Ausfallzeit (MTBF) und kürzeren geplanten Wartungsfenstern bieten in kontinuierlichen Produktionsumgebungen eine bessere Kapitalrendite.
• Inbetriebnahme und Schulung: Komplexe Produktionslinien erfordern Installationsunterstützung vor Ort, Bedienerschulung und Unterstützung bei der Prozessoptimierung. Qualität und Dauer der Inbetriebnahmeunterstützung variieren stark zwischen den Anbietern und sollten vertraglich festgelegt werden.
• Upgrade- und Erweiterungsfähigkeit: Modulare Maschinendesigns, die eine Kapazitätserweiterung oder Produktpalettenerweiterung ohne kompletten Linienaustausch ermöglichen, bieten bei sich ändernden Marktanforderungen einen erheblichen Vorteil.

Referenzbesuche bei bestehenden Anlagen, die von aktuellen Kunden des Lieferanten betrieben werden, sind eine der zuverlässigsten Methoden, um die Leistung der realen Maschine, die Konstanz der Ausgabequalität und die Reaktionsfähigkeit des Lieferanten auf technische Probleme nach der Übergabe zu bewerten.
